WT系列

WT型气体涡轮流量计是我公司总结国内外各型涡轮流量计设计和生产经验，研发的一种高精度、高可靠的精密计量仪表。适用于各种单相气体的测量，应用于城市燃气、石油、化工、电力、冶金等行业气体的计量。WTE型气体涡轮流量计具有优良的低压和高压计量性能，特别适用于测量大流量气体尤其是天然气等气体的精确计量。根据用户的不同需求，我厂可提供不同精度等级、不同性能的涡轮流量计。


产品详情

一：工作原理

当流体经过流量计时，在前导流体（或整流器）的作用下得到整流并加速，由于叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量近似成正比。根据电磁感应原理，利用磁敏传感器从同步转动的发讯盘上感应出与流体体积流量成正比的脉冲信号，该信号送入体积修正仪，与温 度、压力等信号一起进行运算处理，分别显示于显示屏上。

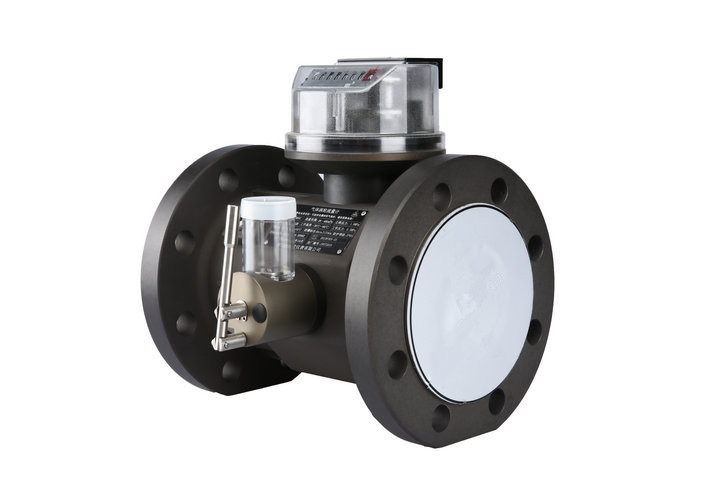

WTD



二：主要特点

适用于各种单相气体的测量，应用于城市燃气、石油、化工、电力、冶金等行业气体的计量

精度高，重复性好，量程比宽（可达 1:20）

采用一体化整流器，前后直管段要求更低（前≥2DN,后≥1DN）

采用独特的防尘结构，确保轴承长期运转的可靠性

技术指标达到ISO9951要求，表体长度为 3DN

流量计的体积修正仪可自由转动约360°，在各种安装方式下都可方便读数

低转速高寿命、低压损、高精度

集高精度温度、压力、流量传感器和体积修正仪于一体，可检测被测气体的温度、压力和流量，并进行流量自动跟踪补偿和压缩因子修正运算

采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越

采用浮点运算和五段仪表系数自动修正，并具有故障自诊断和报警功能

采用微功耗高新技术，内、外电源供电工作 ，整机功耗低

就地显示流量值，并带多种信号输出功能

具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部参数可永久性保存

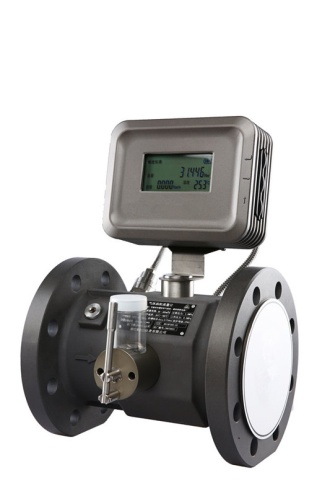

WTE



三：执行标准

WT型系列气体涡轮流量计执行 JJG1037-2008《涡轮流量计》检定规程

执行 Q/WD001-2018《WTE 型气体涡轮流量计》企业标准

执行 GB/T18940-2003/ISO9951:1993《封闭管道中气体流量计的测量 涡轮流量计》国家标准

执行 GB/T28848-2012《智能气体流量计》国家标准

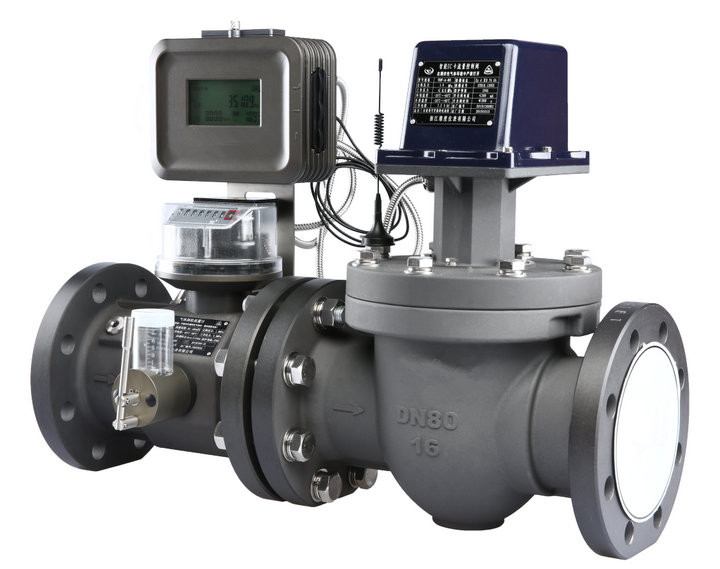

WTFD-CPU



四：型号规格、基本参数

公称通径DN(mm) 型号规格 流量范围（m3/h） 叶轮材料 压力(MPa) 备 注
50 (2 ¹¹) WTE50A 6～65 铝合金

1.6

2.5

4.0

6.3

壳体材料：

≤1.6MPa为压铸铝合金

＞1.6MPa为碳钢或不锈钢
WTE50B 8～100
WTE50C 10～160
80 (3 ¹¹) WTE80A 8～160
WTE80B 13～250
WTE80C 20～400
100 (4 ¹¹) WTE80A 13～250
WTE80B 20～400
WTE80C 32～650
150 (6 ¹¹) WTE150A 32～650
WTE150B 50～1000
WTE150C 80～1600
200 (8 ¹¹) WTE200A 50～1000
WTE200B 80～1600
WTE200C 130～2500
250 (10 ¹¹) WTE250A 80～1600 壳体材料：碳钢或不锈钢
WTE250B 130～2500
WTE250C 200～4000
300 (12 ¹¹) WTE300A 130～2500
WTE300B 200～4000
WTE300C 320～6500



注：①表中所列的流量范围为产品出厂检定时的流量范围（常温、常压下介质为空气）；

② 随着压力的增大，流量范围也随之扩大。

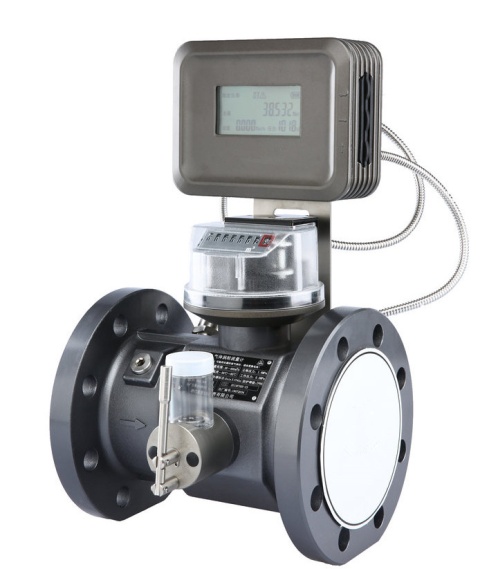

WTM
