LWGY系列

广泛适用于石油、化工、冶金、有机液体，无机液、制药、食品等行业


产品详情

测量介质：水、柴油、甲醇等无杂质对不锈钢无腐蚀性液体

量程范围：0.04-800m³/h

输出信号：脉冲信号、4～20mA信号

通讯协议：RS485、HART协议

精度等级：±1%R、±0.5%R

介质温度：-20℃～+120℃

防爆等级：ExdIIBT4

防护等级：IP65或更高（可订制）

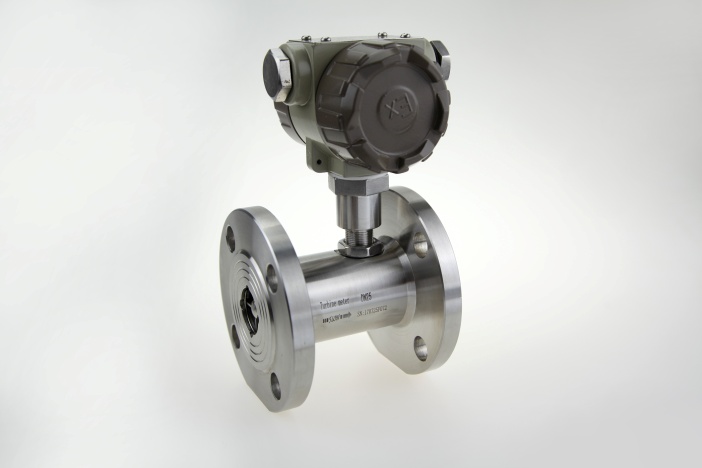

LWGB



一：产品概述

LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

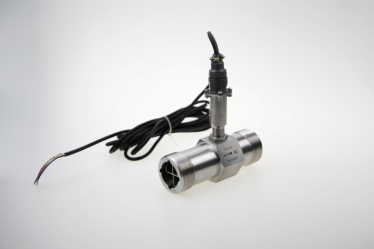

lwgy



二：产品特点

高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的

精确度， 在贸易结算中是优先选用的流量计；

输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强。可获得很高的频率信号（3～

4kHz），信号分辨力强；

流量范围宽达1:10；

结构紧凑轻巧，安装维护方便，流通能力大；

适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型等;

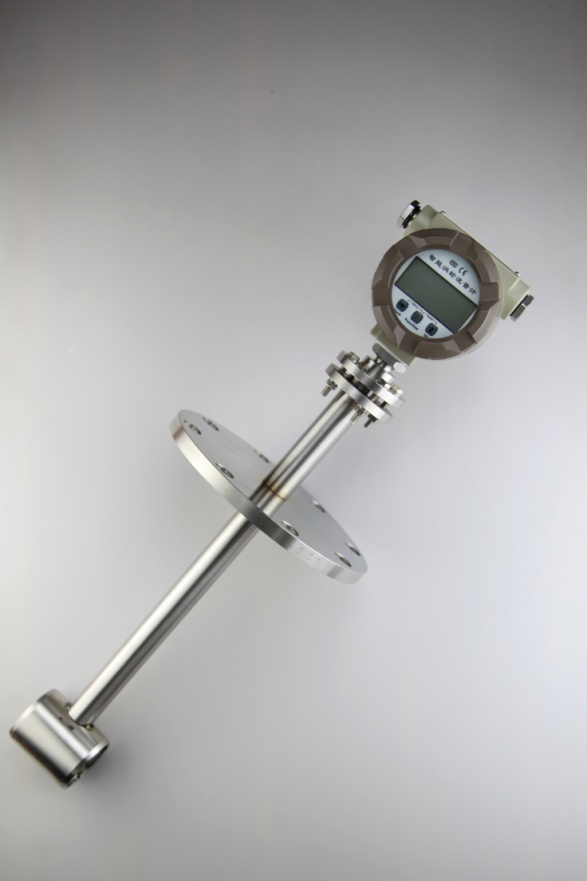

可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

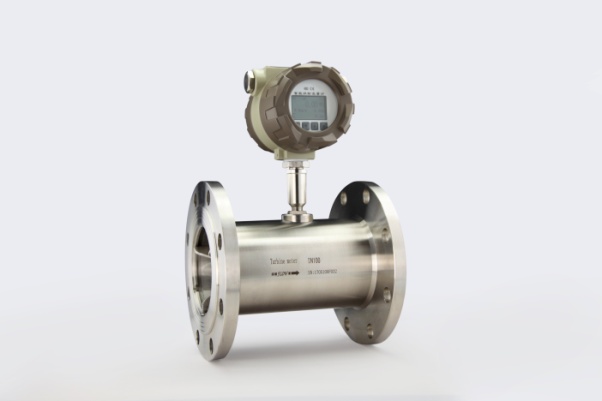

LWGY-CR



三：技术参数

执行标准

 涡轮流量传感器（JB/T9246-2016）

仪表口径（mm）

 4、6、10、12、15、20、25、32、40、50、65、80、100、125、150、200

精度等级

 ±1%R、±0.5%R

量程比

 1:10；1:15；

传感器材质

 304不锈钢、316（L）不锈钢、PE等

使用条件

 介质温度：-20℃～+120℃  环境温度：-20℃～+60℃
 相对湿度：5%～90%     大气压力：86Kpa～106Kpa

信号输出功能

 脉冲信号、4～20mA信号

通讯输出功能

 RS485通讯、HART协议等

工作电源

外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等

内电源：1组3.6V10AH锂电池，电池电压在3.0V～3.6V时均可正常工作。

信号线接口

 内螺纹M20*1.5（NPT螺纹需订制）

防爆等级

 ExdIIbT4

防护等级

 IP65或更高（可订制）

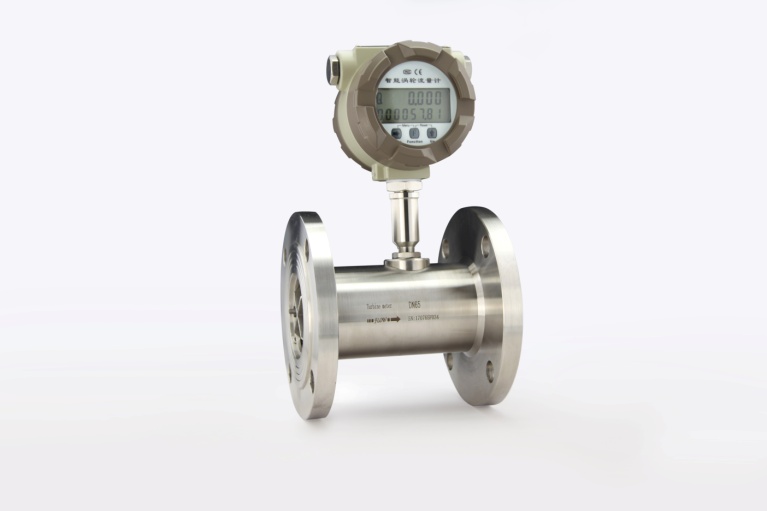

LWY



四：流量范围及工作压力

仪表口径（mm）

流量范围（m³/h）

螺纹耐压

法兰耐压

螺纹规格

卡盘直径(mm)

DN4

0.04～0.25

4Mpa

1.6MPa

G1/2



DN6

0.1～0.6

4Mpa

1.6MPa

G1/2



DN10

0.2～1.2

4Mpa

1.6MPa

G1/2

50.5

DN12

0.4～2

4Mpa



G1/2

50.5

DN15

0.6～4

4Mpa

1.6MPa

G1

50.5

DN20

0.7～7

4Mpa

1.6MPa

G1

50.5

DN25

1～10

4Mpa

1.6MPa

G1 1/4

50.5

DN32

1.5～15

2.5Mpa

1.6MPa

G1 1/2

50.5

DN40

2～20

2.5Mpa

1.6MPa

G2

64

DN50

4～40

2.5Mpa

1.6MPa

G1 1/2



DN65

7～70

1.6MPa



DN80

10～100

1.6MPa



DN100

20～200

1.6MPa



DN125

25～250

1.6MPa



DN150

30～300

1.6MPa



DN200

80～800

1.6MPa



           特殊规格可以定制
